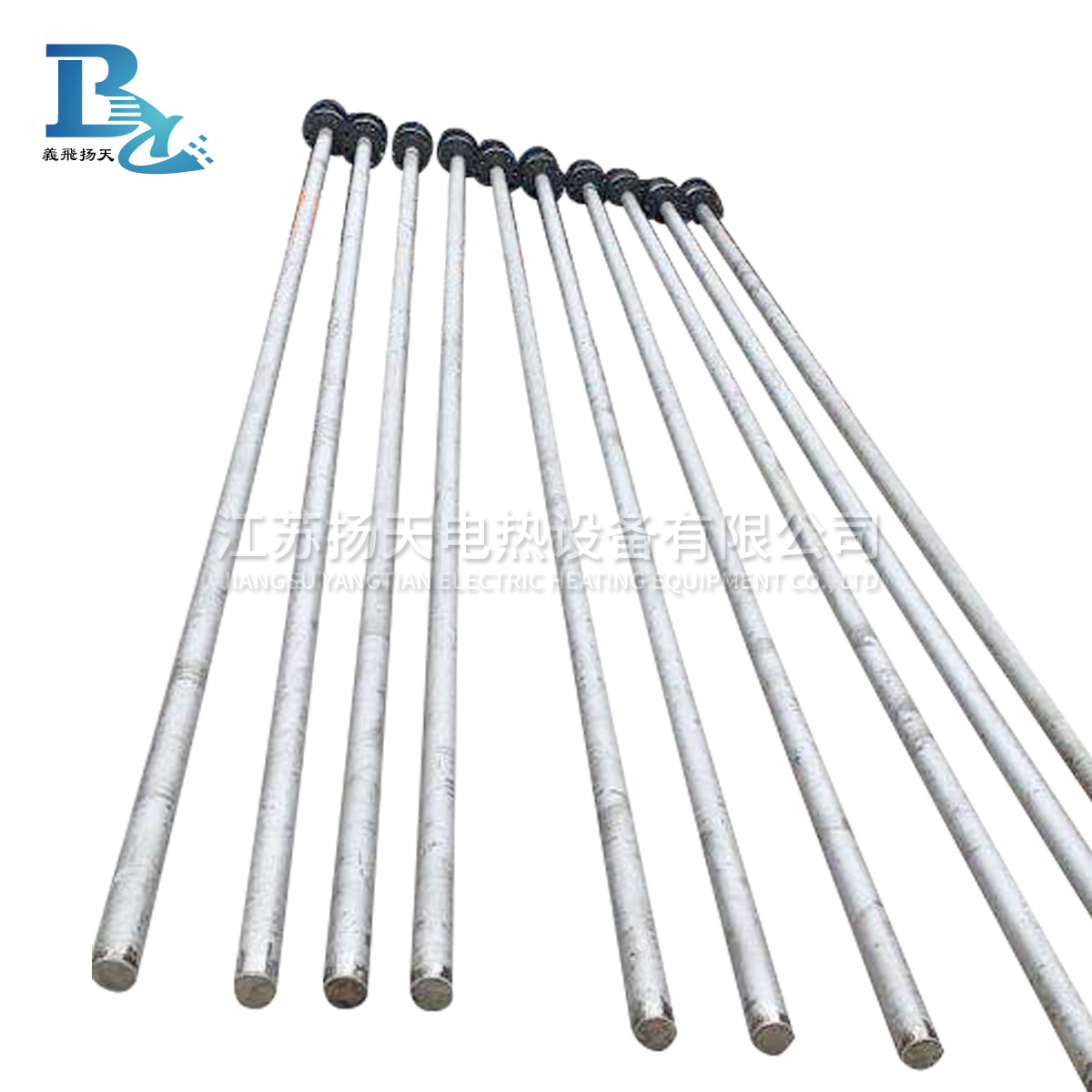

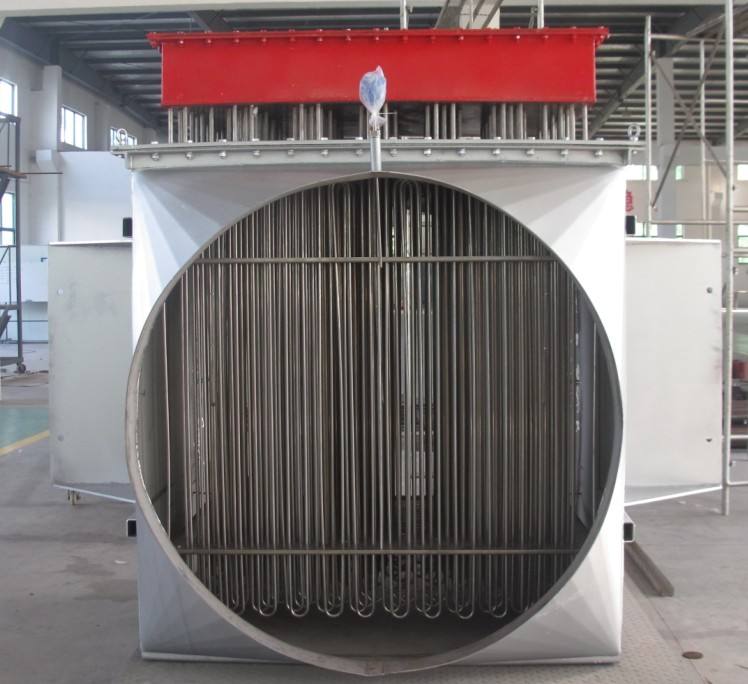

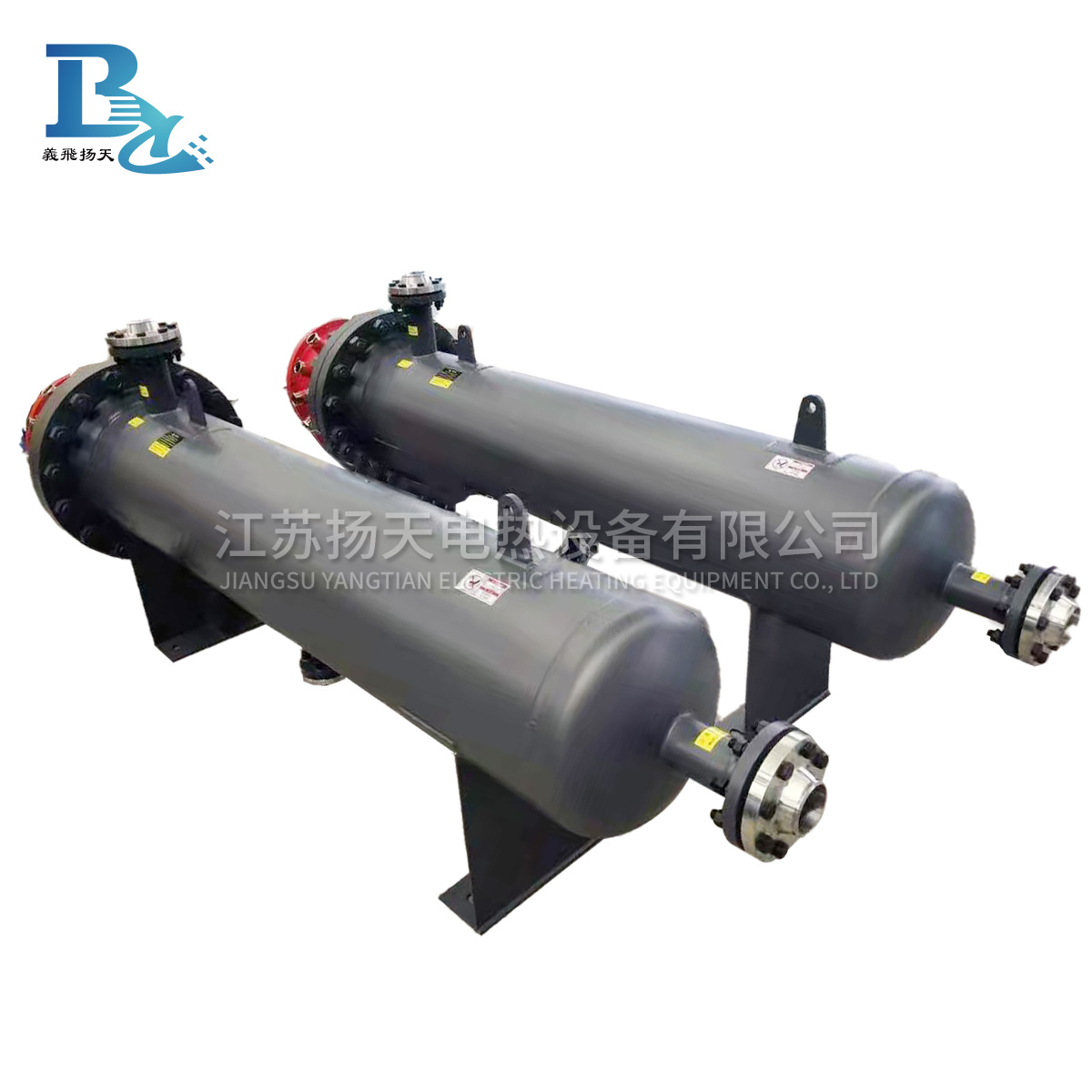

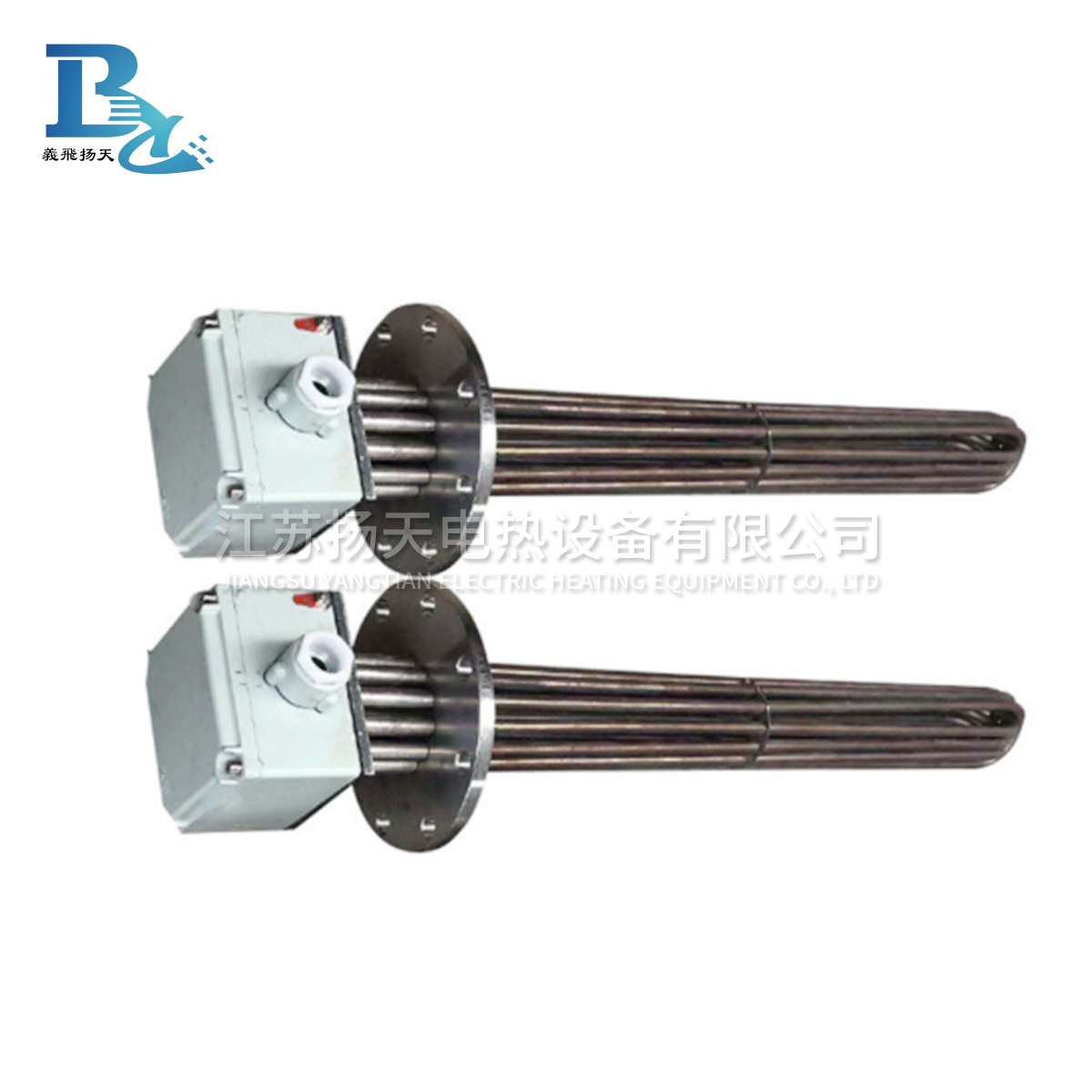

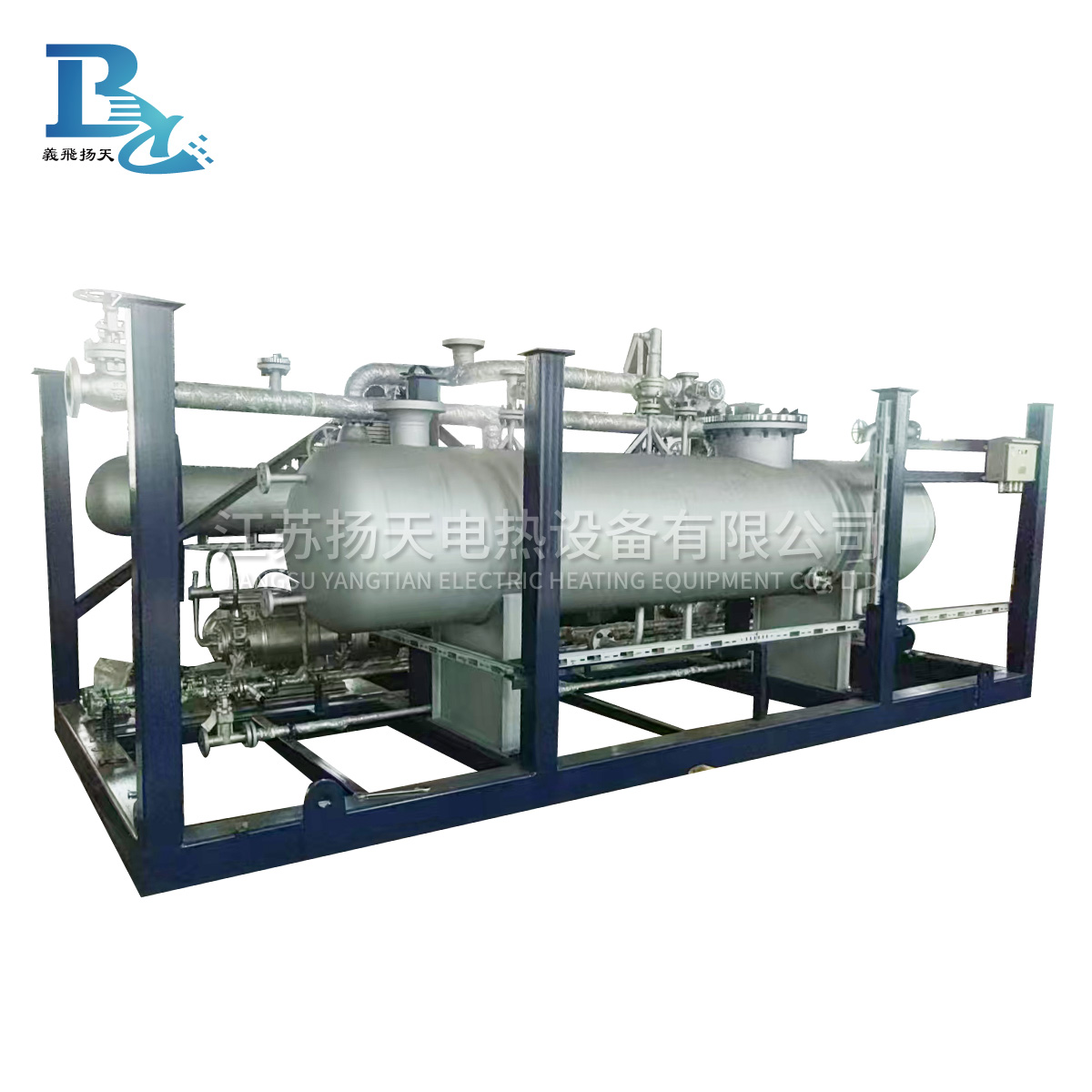

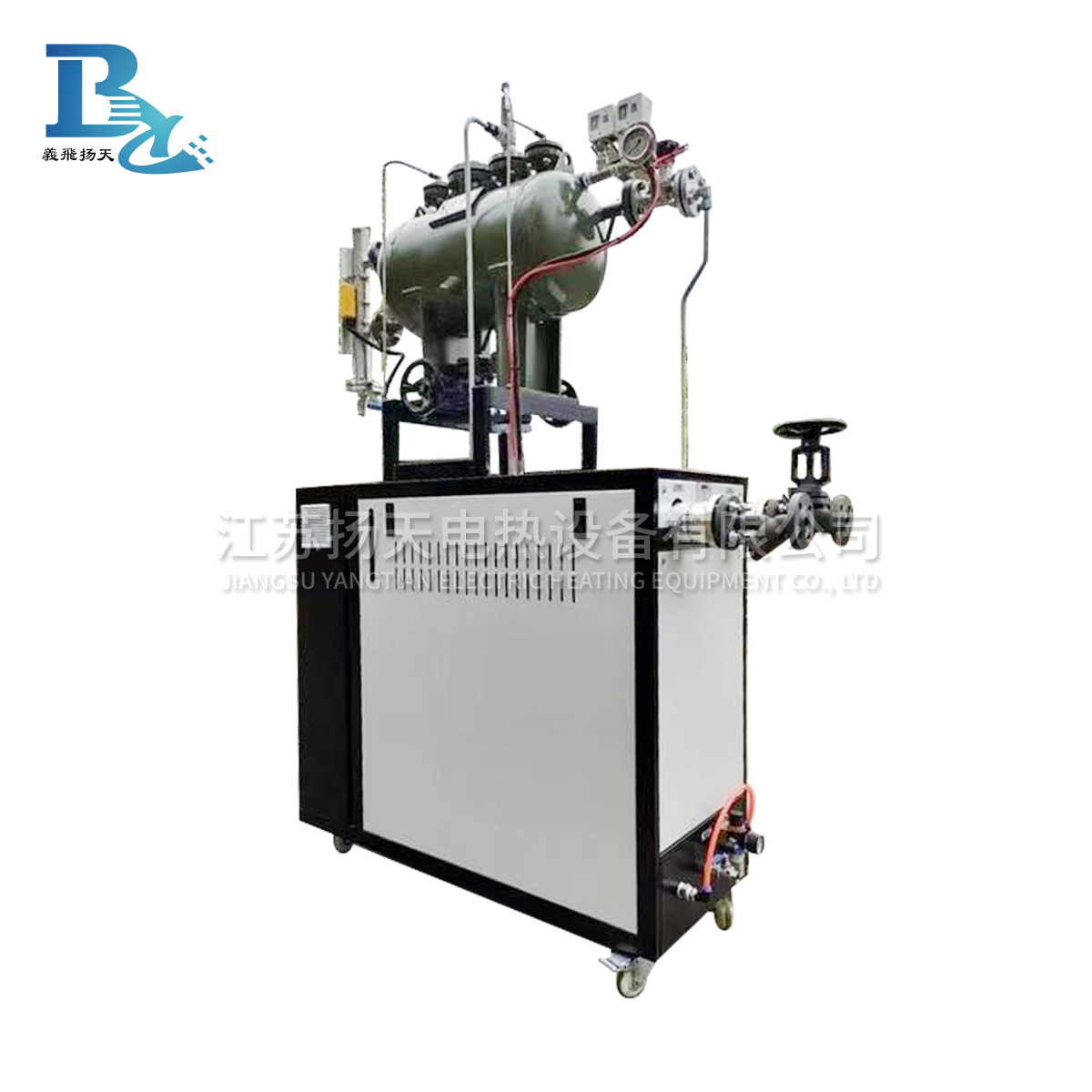

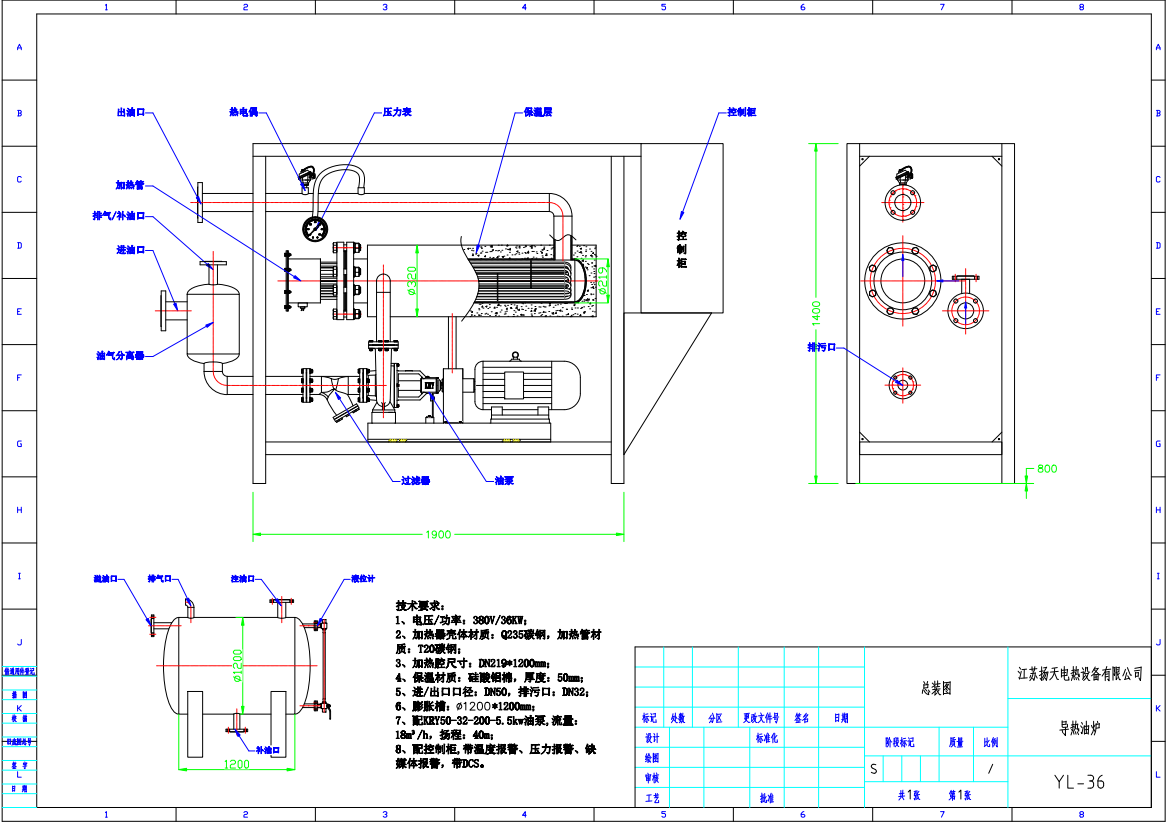

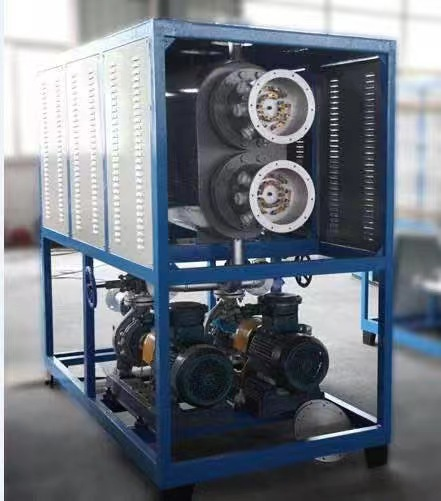

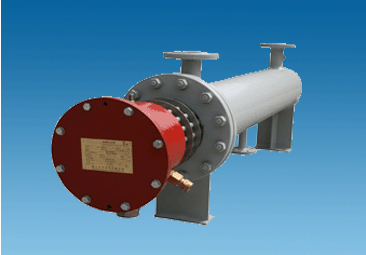

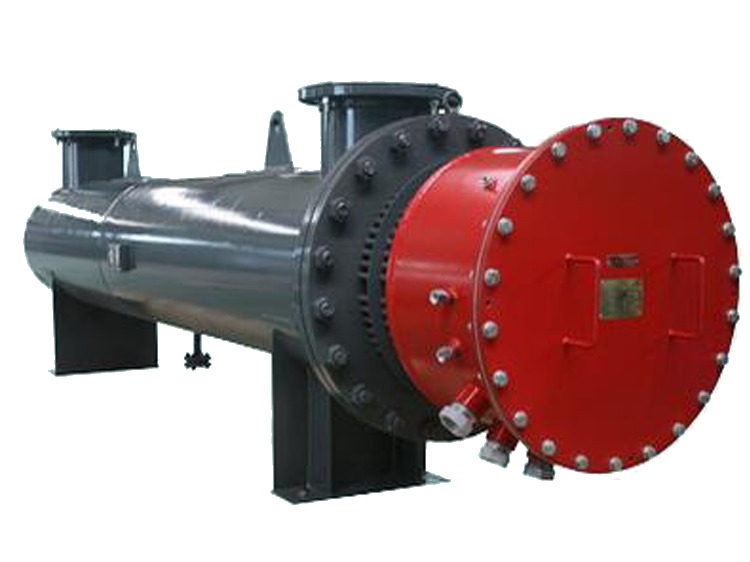

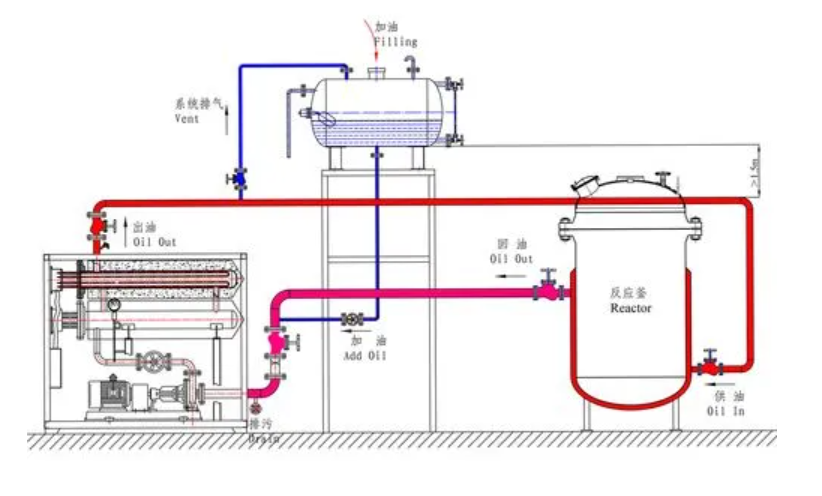

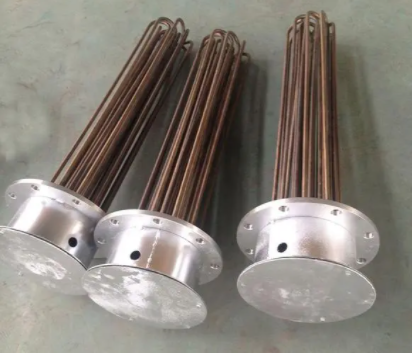

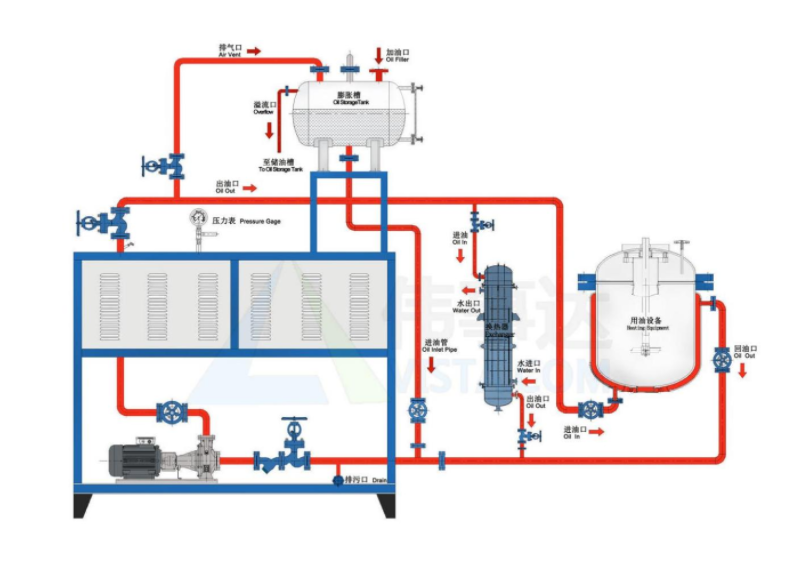

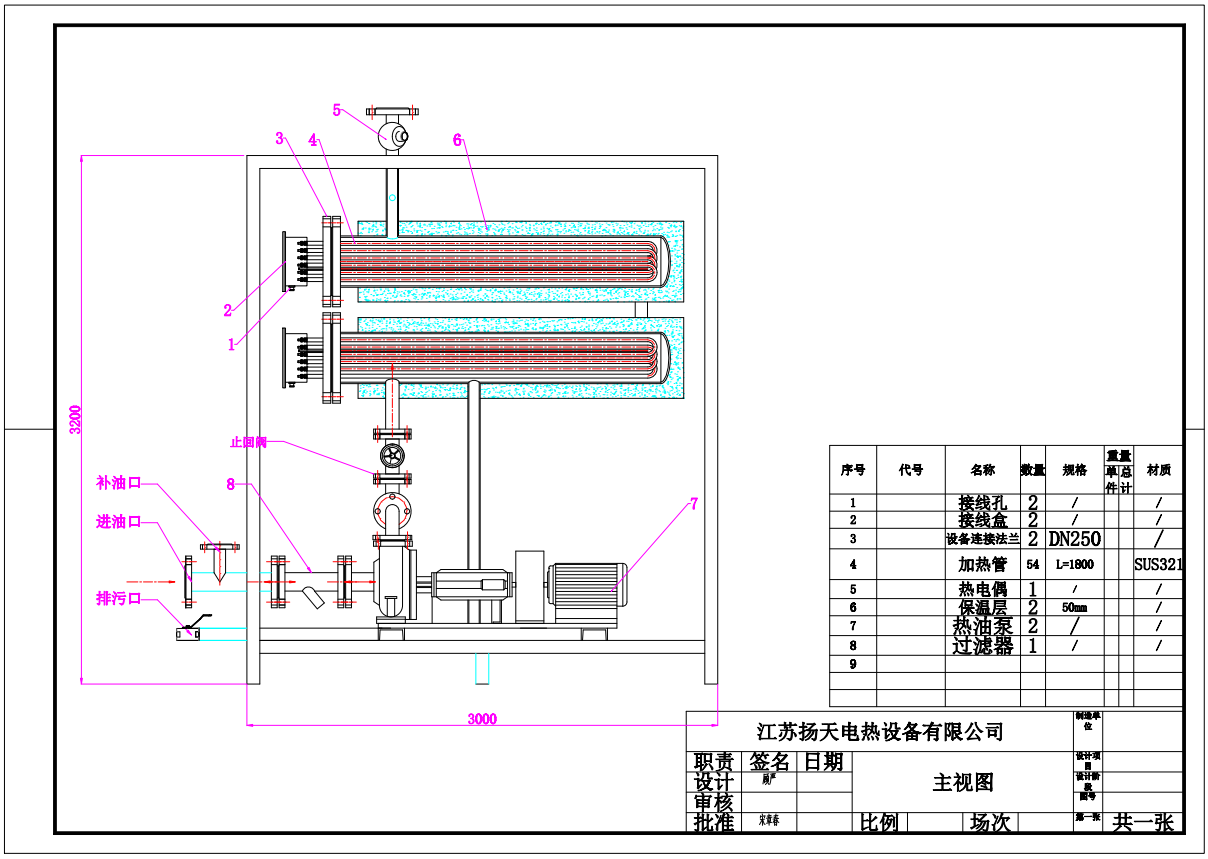

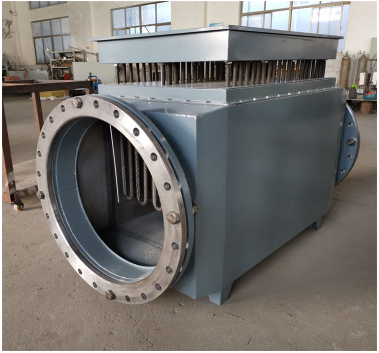

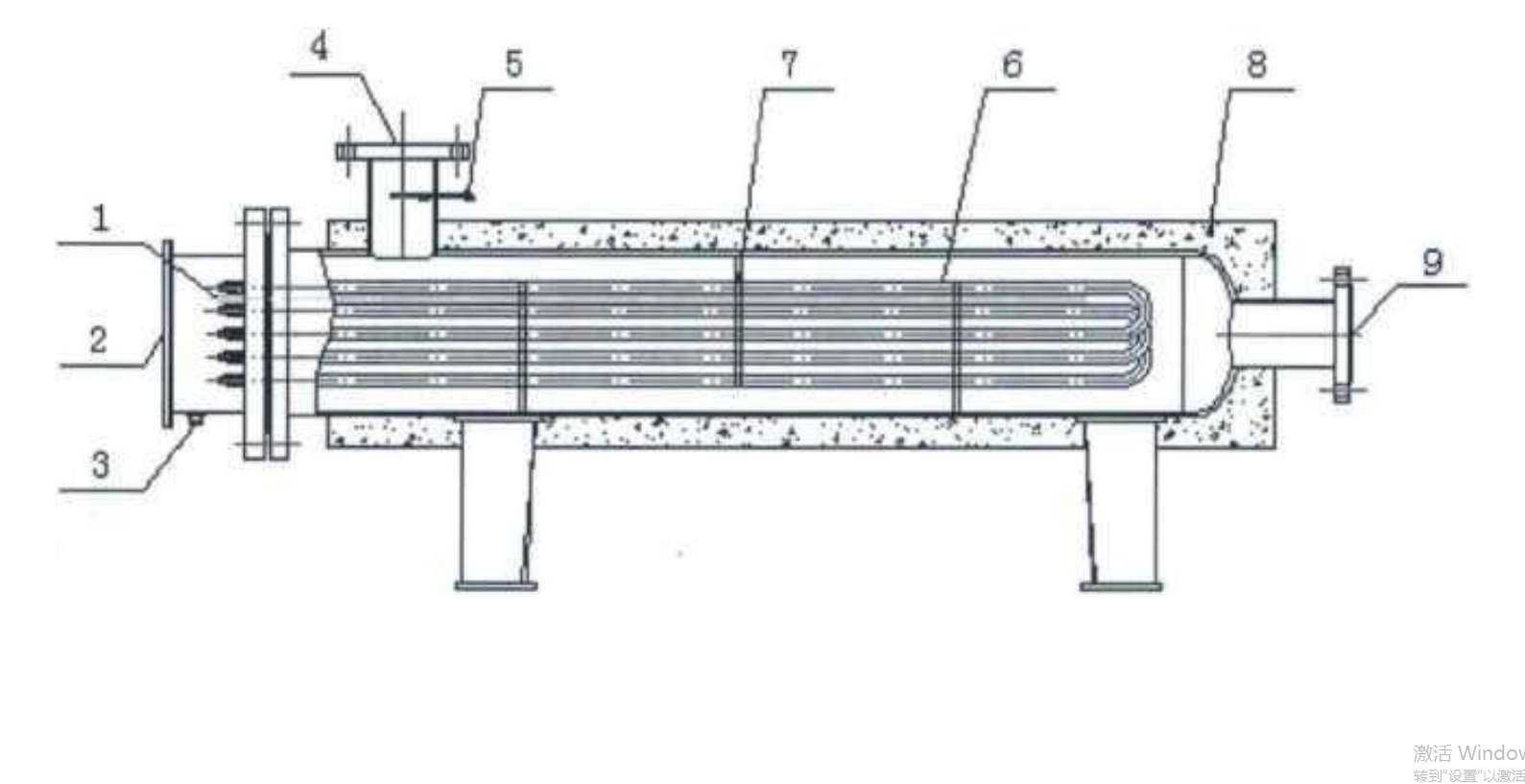

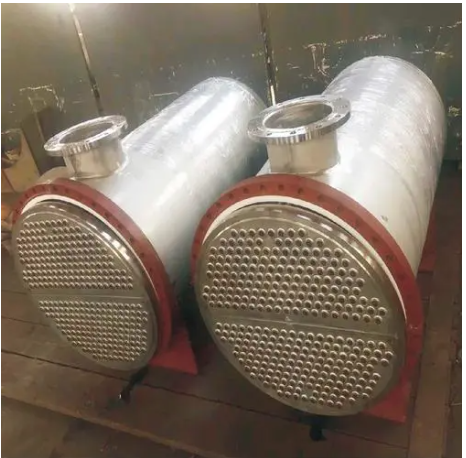

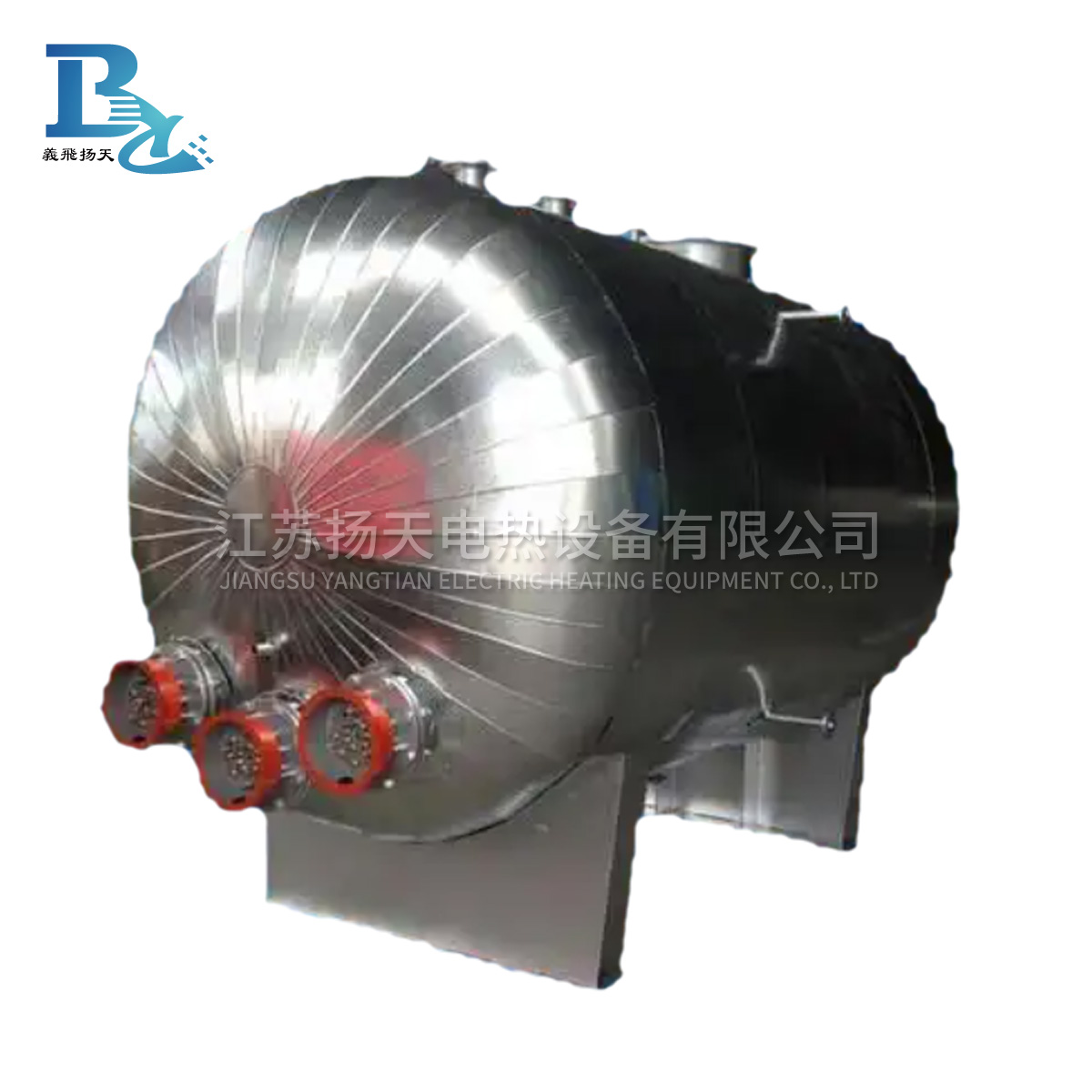

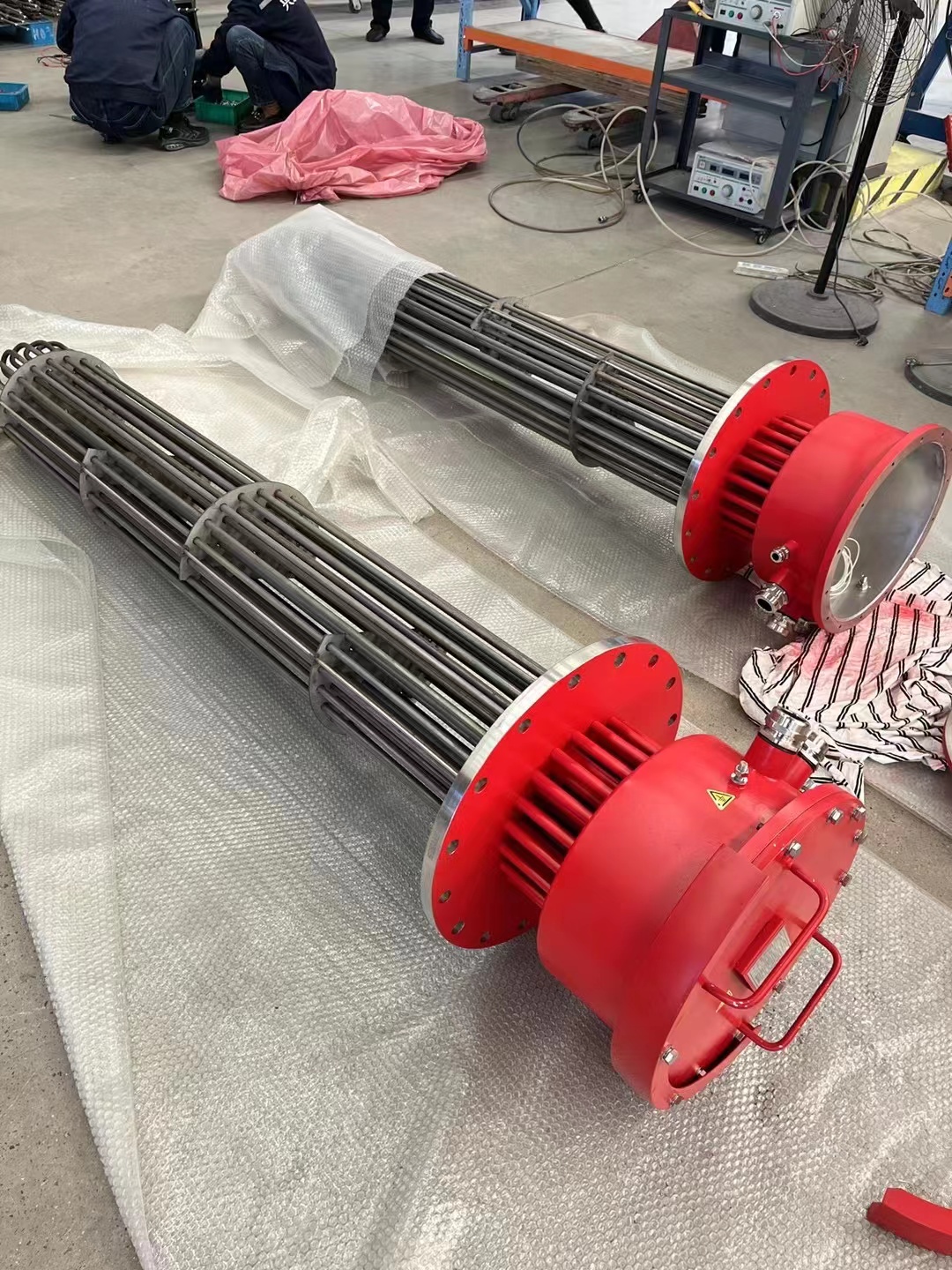

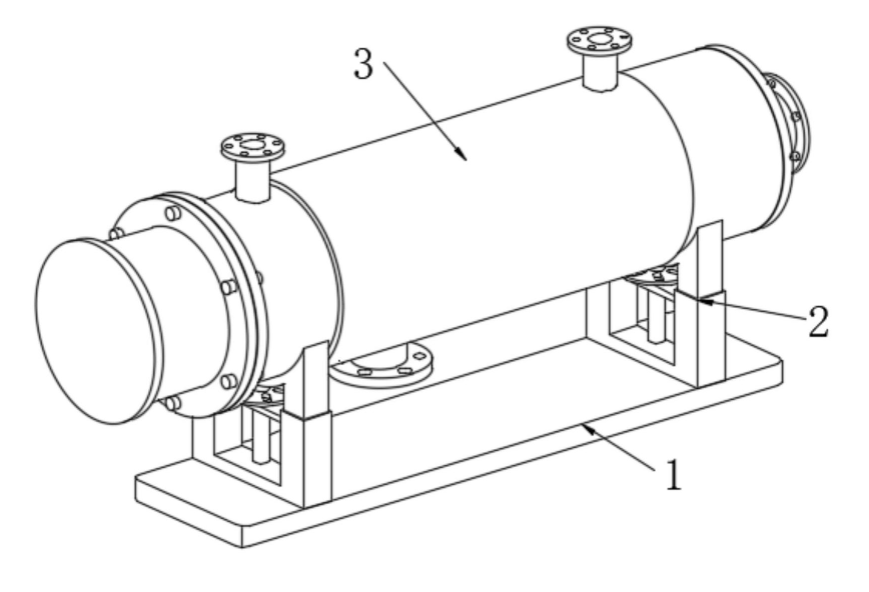

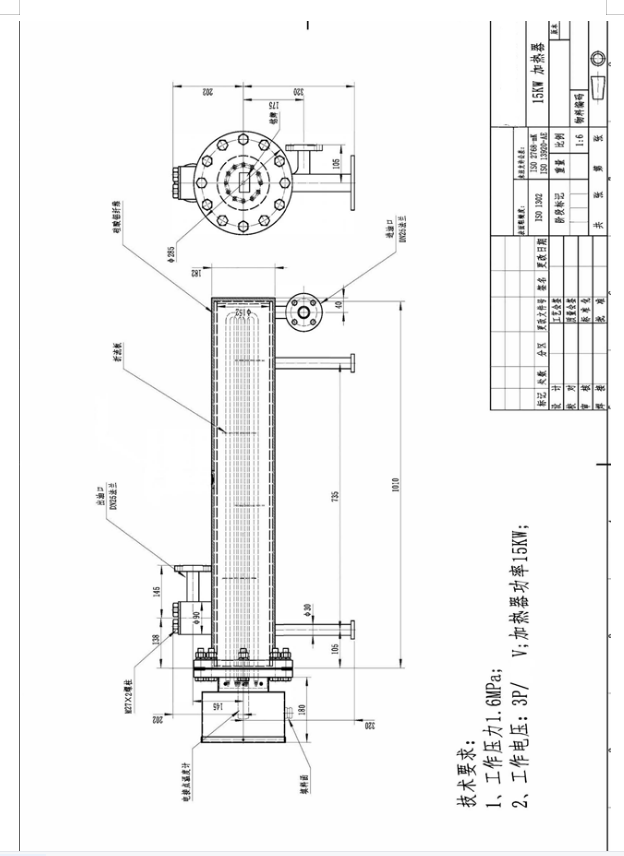

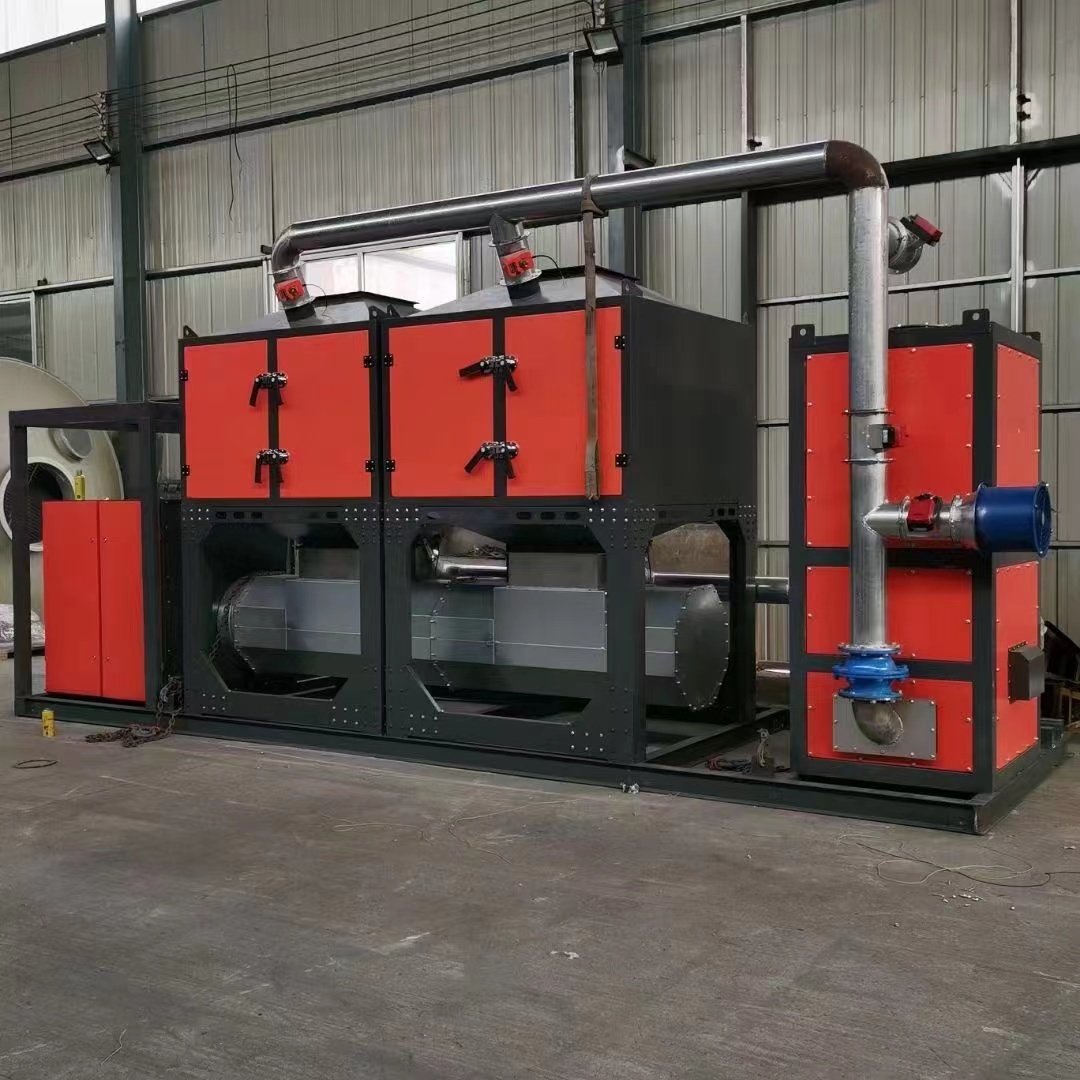

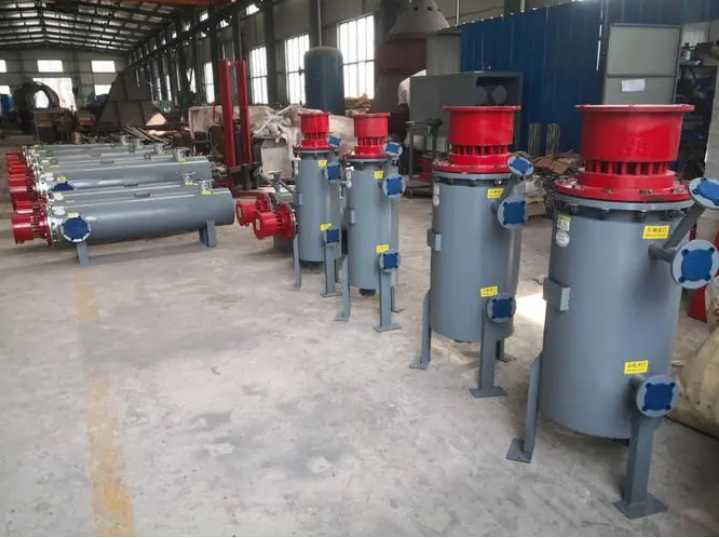

导热油电加热器一、设计参数要求   1. 安装型式: 卧式   2.加热介质: 导热油   3.最高工作温度: 320℃   4.设计温度: 350℃           5.操作压力: 0.6MPa           6.设计压力: 1.0MPa            7.电加热器总功率: 1000kW           8.主电源电压: 380V            9.主电源频率: 50Hz         10.电加热器接线方式: △型接法   11.加热密度: 2.3Wcm2             12.电热管直径型式: φ16mm U 型           12.导热油循环泵流量: 200m/h            13.导热油电加热进口温度: 270℃           14.导热油电加热出口温度: 300℃               15.导热油循环泵扬程: 38m            16.导热油循环泵数量: 2台   17.电加热器防爆等级: ExdⅡBT4   18.电加热器防护等级: IP65   19.系统导热油体积: 15m³          二、导热油参数要求：   1.温度：50 ℃；密度：1011 kg/m³；运动粘度：3.4 mm²/s；比热：1.67 KJ/kg*K；导热系数：0.128 W/m*K   2.温度：200 ℃；密度：890 kg/m³；运动粘度：0.51 mm²/s；比热：2.07 KJ/kg*K；导热系数：0.108 W/m*K   3.温度：280 ℃；密度：826 kg/m³；运动粘度：0.37 mm²/s；比热：2.24 KJ/kg*K；导热系数：0.097 W/m*K   4.最高平均温度：320℃                 5.最低平均温度：280℃             6.最高温度：350℃                【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飛扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525 三、技术要求及结构说明   1.电加热器工作原理   管道中的液体在压力作用下进入电加热器进口，沿着电加热器内部特定的散热热力学 原理设计的路径，带走电热元件表面散发出的大量热量，在电加热器出口得到满足工艺要 求的液体温度。  2.电加热器结构说明   导热油电加热器：    1000kW的导热油系统由电加热器、有机热载体炉、两台防爆导热油泵（一用一备）、注油泵、储油槽、膨胀油槽、管路阀门仪表及控制系统组成。防爆电加热器为卧式结构（户外安装），由加热区、散热区与接线腔室三部分组成。加热区是电加热器的主体，其内部设有均匀布置的 U 型管状高密度集束式电热元件，出口 测温、超温报警热电偶以及折流板等，进入电加热器的流体在加热区内被电热元件直接加 热，散热区位于加热区与接线腔室之间，主要作用是隔绝加热区的热气体进入接线腔室内，以防止电热元件接线柱长期在高温条件下使用，性能发生改变。电热元件的电源接线及分 组全部在接线腔室内完成，并确保接线腔室内温度≤70℃。电热管汇集法兰采用 20Ⅱ，通过与电热管衬套管焊接使电热管固定，并成为有机热载体 炉受压体的一部分。 A、电热元件的制作，发热体相互间，管内连接导体相互间以及它们与金属管的间距 大于 2mm，管内连接导体与发热体之间采用压接或硬钎连接并按 GB3836.3-2021 表 1 和表 3 规定最小电气间隙和最小爬电距离，金属管末端的管口采用绝缘材料，并进行充分的绝缘处 理和防潮处理，按相关要求进行型式试验。 B、电热管必须承受下列试验：（a）以 1.1 倍额定电压，额定频率通电 1 分钟、断电 4 分钟为一周期，重复试验 2000 次，承受 1 分钟下列交流电压的介电强度试验：2E＋1000（2×电加热器的额定电压＋1000V）最低 1760V，按 2000V 进行高压测试。（b）以 1.1 倍额定电压、额定电流通电 5 分钟，断电状态，全部浸入水中 25 分钟为一 周期重复试验 50 周期后，在大气中放置 40 分钟，再承受 1 分钟，所示交流电压 1800V 的 高压试验。（c）在＋40±5℃相对湿度为 90±5％的温热箱中放置 24 小时后，立即擦去表面潮气用 500 伏兆欧表测量带电部分与非带电部分之间的电阻值，须不小于 10 兆欧。（d）在额定工作电压下，元件的额定功率允许偏差+5％。（e）在冷态（室温）时，元件的绝缘电阻不得低于 500MΩ。（f）元件允许在电压大于额定值而不大于额定值的 1.1 倍条件下工作。（g）元件的其它方面应符合《JB/T2379-2016》，管状电加热元件技术条件的规定。（h）电加热器内部电热元件要求 100％做试验。（i）加热器的电热元件材料为 S32168，法兰材料为 20Ⅱ，1000kW 的导热油加热器电热管外 径为φ16，壁厚 1.5mm；电热丝为上海合金厂生产的 Ni20Cr80 丝，绝缘材料为高温绝缘氧 化镁粉，在 800℃时也能保持很好的绝缘性能。它们的设计和制造符合 GB3836. 1-2021 《爆 炸性环境用防爆电器设备“通用要求”》、 GB3836.3-2021《隔爆型电器设备“ d ”》的要求，并通过国家防爆电产品质量监督检验测试中心的认证。（j）加热器的功率密度：2.3W/cm2。（k）加热器各焊接部位采用德国 EWM 湿面的计算机控制的自动管板氩弧焊，使得加热元件的管壳和法兰之间的焊接及其的牢固、可靠。（l）有机热载体炉由供货商提出技术要求，委托专业生产锅炉的厂商设计制造和认证，产品符合劳动部《有机热载体炉安全技术监察规程》及锅炉行业相关标准。有机热载体炉进行无损探伤检查（目测检查、射线检查、超声波检查、磁粉检查、液体渗透检查、）按《ALHZ-CS157.11》标准进行气密性试验。提供验收合格证书。

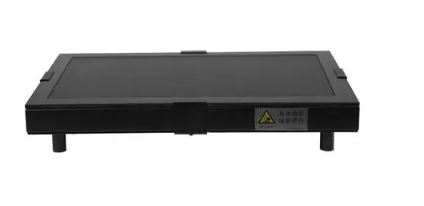

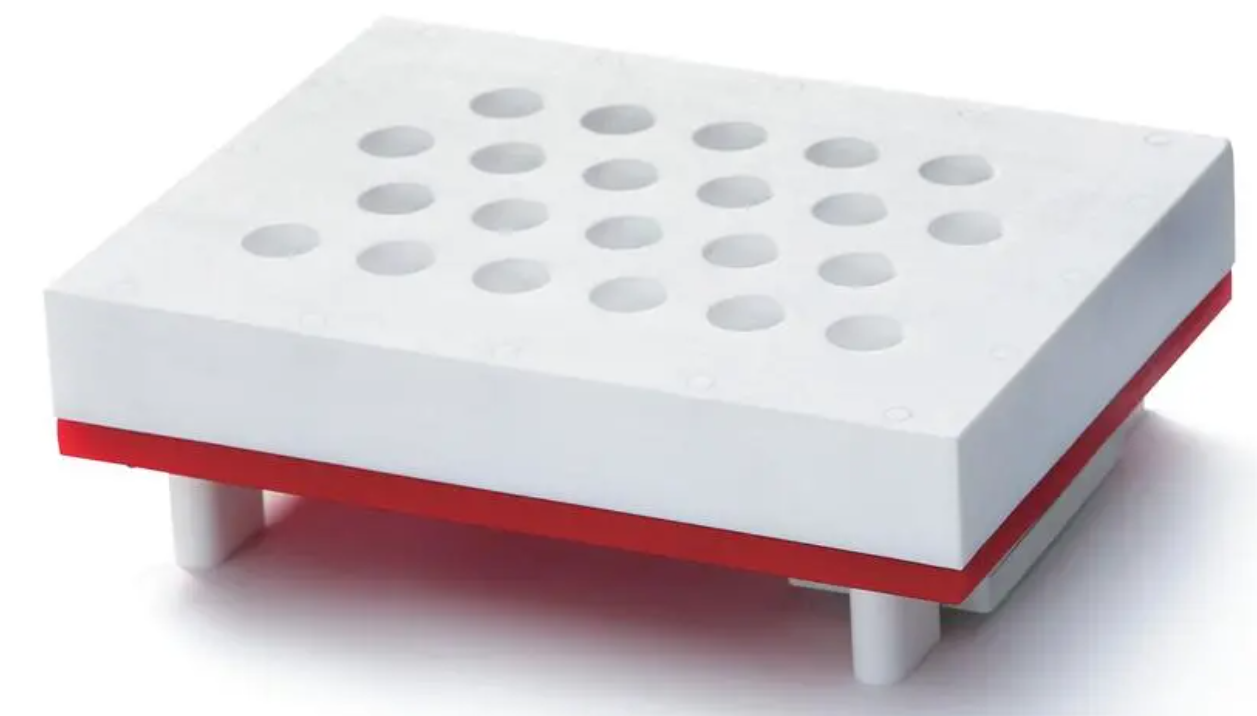

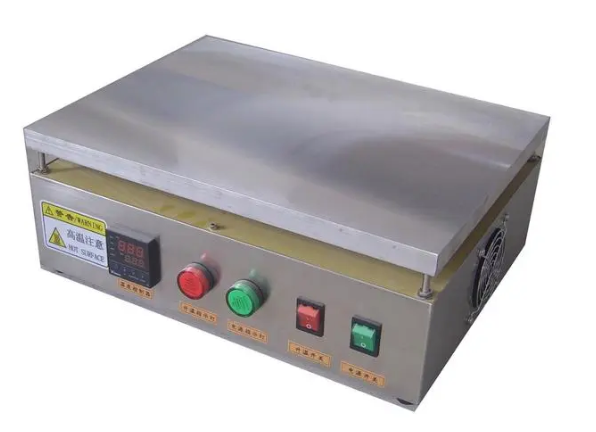

电热板一、技术要求1、电加热板面材料：玻璃陶瓷，耐酸碱腐蚀、耐磨损、不长锈、表面光滑易清洗，一抹即净。2、加热板面尺寸：400mmX300mm,加热面积大，可放置24个50ML三角瓶加热，便于大批量样品加热消解。3、控制方式：分体式PID智能程序控制，可在通风橱外进行控制加热，远离酸雾，热量，安全且便于操作。测温精度±0.1℃，最高峰值温度700℃，可调节温度及加热时间，功率2500W，时间设置范围1min-24hr.4、整机防腐：整机壳体无按键设计且喷涂多层特氟龙防腐保护涂层，不惧酸碱。针对HF酸消解配置专用保护膜，使用寿命长。【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飛扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-55255、热警示功能：自带热警示模块，表面温度高于50℃时警示灯发出红色信号提醒并闪烁，防止烫伤。6、LCD数显屏：可直观查看设置温度、当前温度及设置的加热剩余时间；7、自动存档功能：自动保存当前设定的参数，下次使用自动调用无需设置，高效方便。8、隔热工艺：纤薄机身，机身厚度≤90mm，四边采用特殊隔热工艺处理，当台面温度在200°C时，左右前后四面温度约40°C左右，安全实验，避免人员烫伤。9、标准配置： 实验电热板主机1台；分体式线控控制器1台； 聚四氟乙烯保护膜1份。
