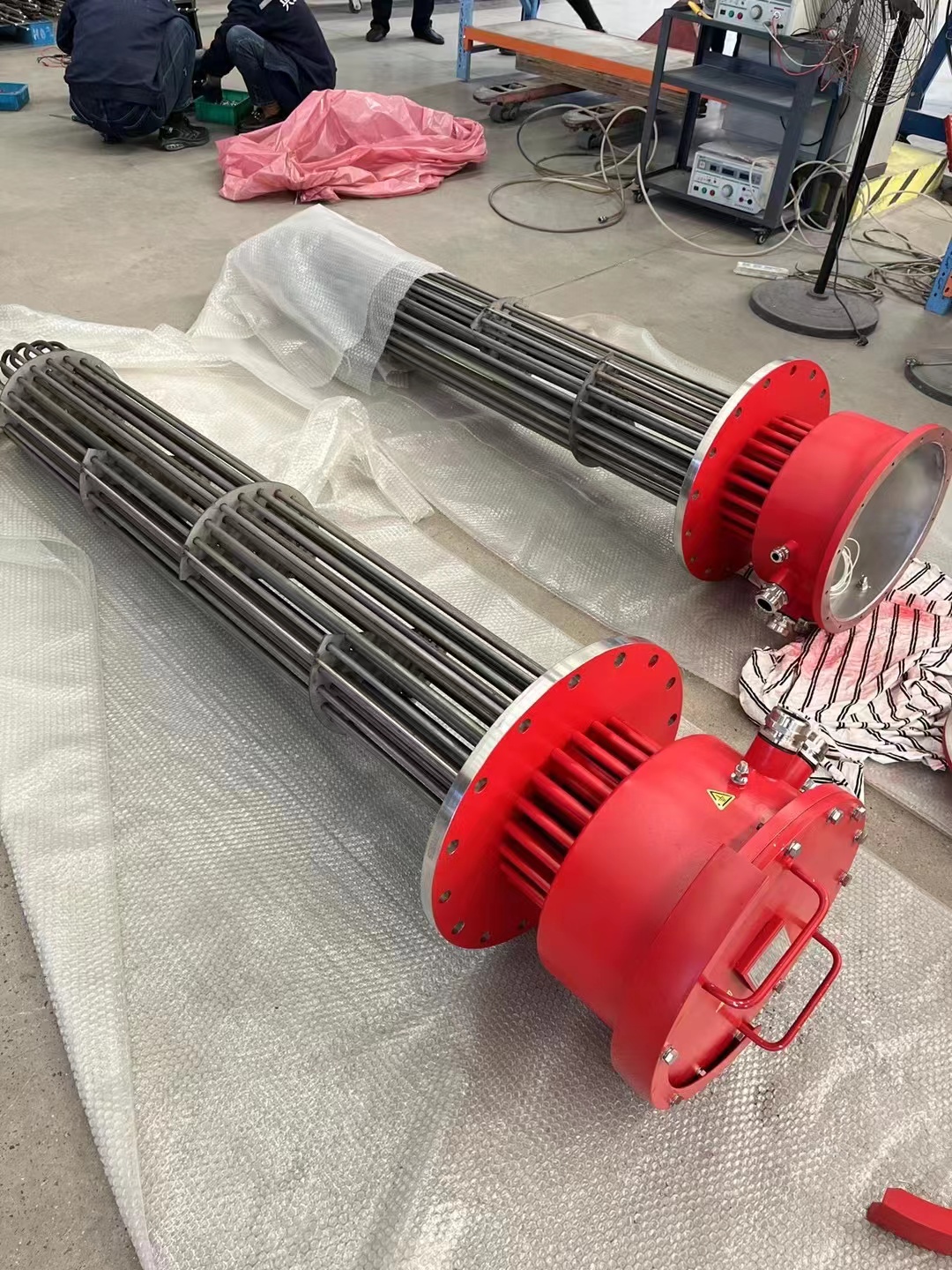

浸入式电加热器
1.乙方确认根据甲方0版采办料单进行供货；
2.乙方确认电加热器满足技术规格书：BD-SPC-CEPA-EL-1007 SPECIFICATION FOR ELECTRICAL FACILITIES FOR PACKAGED EQUIPMENT中的要求；
3.乙方确认按钮盒的材质为316L stainless steel，工作电压为110V AC，防爆等级满足Exd ⅡB T4，防护等级为IP56或IP66，按钮盒配有2个按钮（红色运行，绿色停止），
2个指示灯（红色运行，绿色停止），按钮盒的接线电缆规格为7C x 1.5mm2，需将公共端自行跨接，进线填料函为规格为M25，乙方提供接线端子；
4.乙方确认电加热器防爆等级满足Exd ⅡB T4，防护等级为IP56或IP66，并供货时提供国家认可的主管机关颁发的防爆合格证，国家认可的主管机关包括：
（1）苏州电器科学研究院股份有限公司
（2）国家低压防爆电器质量监督检验中心
（3）机械工业低压防爆电器产品质量监督检测中心
（4）上海仪器仪表自控系统检验测试所有限公司
（5）国家防爆电气产品质量监督检验中心
（6）国家防爆产品质量监督检验中心（天津）/石油和化学工业电气产品防爆质量监督检验中心
（7）国家煤矿防爆安全产品质量监督检验中心
（8）国家有色冶金机电产品质量监督检验中心
（9）机械工业防爆电气设备质量监督检测中心
（10）国家煤矿防尘通风安全产品质量监督检验中心
（11）上海煤科检测技术有限公司（国家采煤机械质量监督检验中心）
（12）济宁市产品质量监督检验所
（13）国家煤矿支护设备质量监督检验中心
【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525
5.乙方确认电加热器加热管外壳、接线腔外壳和法兰材质为316L stainless steel，电热元件发热材质为Cr20Ni80；
6.乙方确认电加热器、温度开关配有接线端子或触点，电加热器接线腔配有对应开孔及填料函，用于控制电缆接入；
7.乙方确认电加热器温度开关型式为双刀双掷或采用两组单刀双掷并联；
8.乙方确认电加热器加热的温度大于等于50℃时，电加热器接线腔需与设备法兰之间保证一定的冷端长度，确保接线腔内电气元件不受高温影响；
9.乙方确认电加热器及按钮盒电气接口配黄铜镀镍填料函，且配有热缩护套，备用电气接口提供316SS防爆堵头；
10.乙方确认按钮盒配有安装附件，包括螺栓、螺母、垫片等配套的附件；
11.乙方确认电加热器功率密度为2.0W/cm2；
12.乙方确认220V，50Hz，功率为1KW，接口为2”NPTM的电加热器外形尺寸需按照甲方要求的电加热器图纸进行设计，其中接线腔最大外径为133mm，接线腔端盖至接线腔底端不超过150mm，冷区和加热区域长度根据实际项目进行确定；
13.乙方确认220V，50Hz，接口为1”NPTM的电加热器外形尺寸需按照甲方要求的尺寸进行设计，具体要求如下：
（1）接线盒外圆直径不大于85mm；
（2）外伸长度不超过170mm（电加热器接线盒端盖至螺纹末端长度）。
14.乙方确认功率为1KW的电加热器其温度控制功能（即通断电）由电加热器内部实现，即无需外接电缆引入电加热器内部温度开关触点通过外部继电器或接触器实现电加热器通断电，乙方确认提供2支测温元件和2个温控开关来实现上述功能，分别用于实现温度调节功能和防干烧功能，测温元件应与加热元件保持一定距离，保证测量的准确性；
15.乙方确认220V，50Hz，接口为1”NPTM的电加热器其温度控制功能（即通断电）由电加热器内部实现，即无需外接电缆引入电加热器内部温度开关触点通过外部继电器或接触器实现电加热器通断电，乙方确认提供1支测温元件和1个温控开关来实现上述功能，用于实现温度调节功能，测温元件应与加热元件保持一定距离，保证测量的准确性；
16.乙方确认在保修期内出现任何质量问题，乙方提供免费现场维修；
17.乙方确认电加热器及按钮盒铭牌材质为316 stainless steel；
18.乙方确认根据甲方提供的电缆线径选择合适的填料函；
19.乙方确认电加热器根据甲方在不同项目中设计压力和温度进行设计；
20.乙方确认电加热器冷端长度根据甲方在不同项目中的要求进行设计；
21.乙方确认温度开关的调节范围为0~120℃；
22.乙方确认其他技术要求参考规格书：BD-SPC-CEPA-EL-1007 SPECIFICATION FOR ELECTRICAL FACILITIES FOR PACKAGED EQUIPMENT(CN-USP-BHB-CFD6-4) REV0
23.乙方确认提供产品合格证、端子接线图、设备外形图、防护防爆证、材质证书；
24.乙方确认电加热器出厂前进行水压测试，试验压力应为设计压力的1.5倍，并提供水压测试报告；
25.乙方确认电加热器加热套管与管板焊接后进行100%PT检测，符合NB/T4 7013.5-2015规定的Ⅰ级为合格；
26.乙方确认随货提供电加热器和按钮盒用于海上固定平台以及FPSO上部模块B类产品检验证书（五大船级社均可，包括DNV、ABS、CCS、BV、LR，不接受其分支机构）等有效技术文件。
