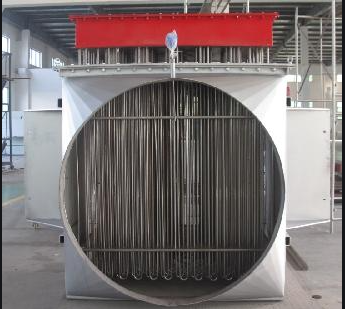

风道加热器

 一、供货范围包含以下内容：

 ●设备本体

 ●设备内件及部件，包括但不限于以下内容：

 ●与壳体直接相连的内件支撑件，包括但不限于以下内容：

  1.与壳体直接相焊的内件支撑件

  2.内件（如伸入管、挡板、隔板、丝网除沫器、破涡器、内部爬梯、格栅压板、格栅板、填料支撑件、丝网、内件紧固件、挡液帽等）

 ●设备外部焊接件，包括但不仅限于以下内容：

  1.外压加强圈（如有）

  2.梯子平台预焊件及其支架预焊件（（如有，包括垫板、筋板、连接板等））

  3.管子支架预焊件（如有，包括垫板、筋板、连接板等）

  4.保温预焊件（如需要）

  5.图纸上所要求的其它预焊件

  6.吊耳

 ●应提供的标准附件/辅件，包括但不仅限于以下内容：

  1.非预埋地脚螺栓/连接螺栓、螺母及垫圈（注 1）

  2.基础模板（如需要）

  3.铭牌

  4.吊耳

  5.接地板

  6.包装运输用连接件（如接管的配对法兰盖、紧固件及垫片等）以及包装辅助材料

  7.制造、安装、试验和检验用特殊工具（如需要）

  8.内防腐（如有）

  9.外防腐：除锈、涂漆

【江苏扬天电热设备有限公司】——信息化 数字化 智能化——義飞扬天——防爆电加热器专业制造商——为新时代中国制造加油助力——全国尊贵热线：400-777-5525

二、设备具体要求：

 (1) 工艺参数: 风量 12000Nm3.h:进口得度245C出口温度350C; 电加热管最高加热温度500C，设计耐温600C,工作压力: 5kPa，设计压力: 90kPa。

 (2) 防护等级IP65，防爆等级ExdIIBT4。

 (3) 箱体加强：不锈钢SUS30408槽钢，法兰：不锈钢SUS30408法兰，设备外壳材质：SUS30408，壁厚6mm；设备酸洗钝化，双面满焊；防爆盒：Q235B。

 (4)设备材质管材SS304，壳材料SS304，支撑碳钢；排列形式:交叉均匀分布。

 (5) 加热管材质：SS32168（无缝管）；加热管形状：带翅片（304）；加热管表面负荷≤2.0 W/cm2；填充物:电工级高温氧化镁粉。

 (6) 进口DN700，出口径DN750;配发进出口配对法兰(尺寸按照PL/RF/PN2.5-HG/T20592A，壁厚20/25mm)金属缠绕势、紧固件; 接线盒内完成加热管之间接线，汇流至主铜排; 电加热器套管与管板之间的焊接方法为满焊，管板厚>16mm; 接线板与管板间距>200mm; 供应商电气控制柜、不负责设备外保温; 预留10%的加热管。

 (7) 设备带吊耳、铭牌，进出口带配对法兰，法兰按图制造，法兰厚度≥22mm，未注明的法兰按PN2.5 HG/T20592-2009标准制造。

 (8) 外表平整，美观，焊缝质量按《现场设备、工业管道焊接工程施工质量验收规范》(GB50683-2011)验收。

 (9) 电加热图纸详见附件，按图制造。

 (10) 包装完整，带装箱清单，运输过程无磕碰。
